Transformator för dörrklocka – spänning, effekt och elsäkerhet
Kort svar: transformatorn skiljer ringkretsen från den fasta 230 V-installationen och ger den klenspänning som dörrklockan är byggd för. V, AC/DC och VA måste matcha modellens krav. Här går vi igenom märkningen och när ett registrerat elinstallationsföretag krävs.
De flesta hem med en fast monterad ringklocka har en liten transformator gömd i proppskåpet, i en vägguttagsbox eller inbyggd bakom en gammal chime. Den sitter mellan husets 230-voltsnät och den tunna tvåledarkabeln som går fram till dörrklockeknappen, och dess enda uppgift är att sänka spänningen till en nivå som är ofarlig att ha liggande i vägg och listverk. Problemet uppstår när en ny videodörrklocka ska kopplas in på en transformator som från början bara var dimensionerad för en enkel mekanisk ringsignal.
Spänning och effekt – två olika saker
Transformatorns märkning anger spänning och strömtyp, exempelvis V AC eller V DC, samt tillgänglig effekt eller ström. Alla värden måste stämma med dörrklockans och den eventuella inomhusklockans modellkrav. En videodörrklocka med kamera och nätverksanslutning kan behöva mer kontinuerlig effekt än en äldre ringklocka, men något universellt V- eller VA-värde finns inte.
| Begrepp | Vad det betyder för din dörrklocka |
|---|---|
| Spänning (V) | Måste matcha dörrklockans och chimens angivna krav. Fel spänning kan ge instabil funktion eller i värsta fall skada enheten. |
| Effekt (VA) | Avgör hur mycket ström som finns tillgänglig samtidigt. En för låg VA-märkning är en vanlig orsak till att en nyinstallerad videodörrklocka tappar anslutning eller startar om. |
| Växelström (AC) kontra likström (DC) | Det är ett modellkrav, inte ett fritt val. Transformatorns utgång måste ha den strömtyp som dörrklockans dokumentation anger. |
Så hittar du och läser av din transformator

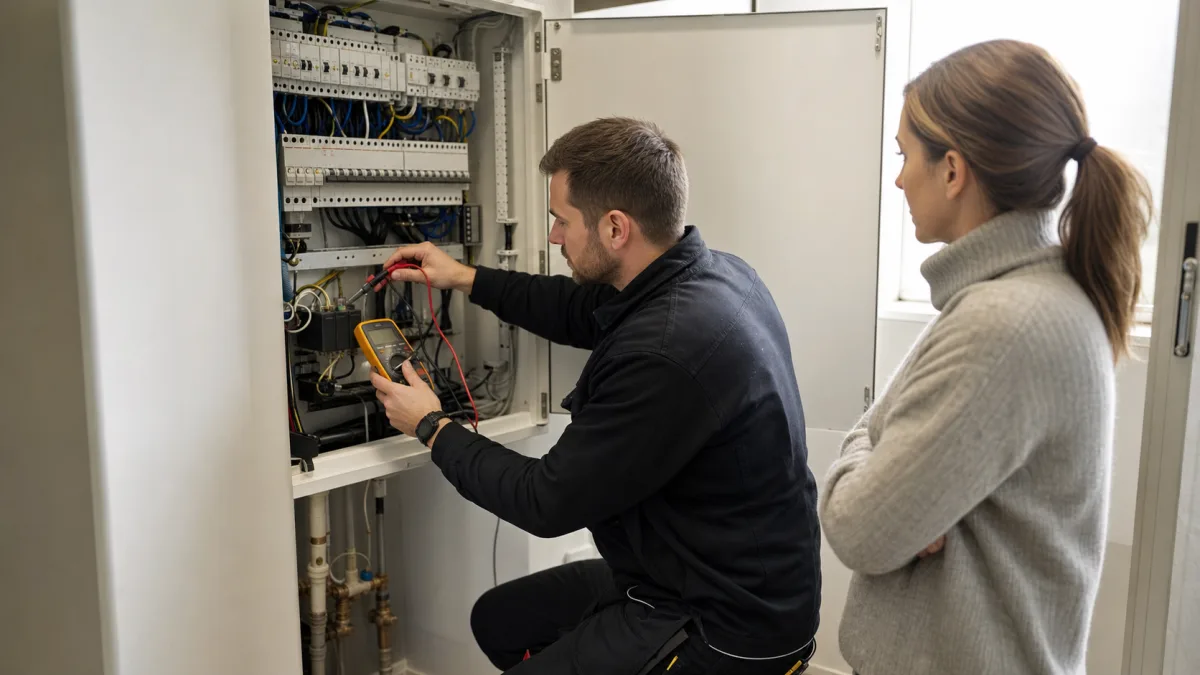

Leta först i elcentralen eller nära den befintliga inomhusklockan utan att öppna den fasta installationen. Synlig märkning för V, AC/DC och VA eller ström jämförs med dörrklockans krav. Saknas läsbar märkning, eller måste den fasta installationen öppnas eller mätas, ska ett registrerat elinstallationsföretag identifiera kretsen.
Jämför dörrklockor innan du väljer
Se topplistan på startsidan och kontrollera funktioner, installation och kompatibilitet mot råden på den här sidan.
När matchar transformatorn inte dörrklockan?
Om V, AC/DC eller VA inte matchar modellens krav kan dörrklockan fungera instabilt, starta om eller inte starta alls. Surr från en befintlig inomhusklocka kan också tyda på att kopplingen eller kompatibiliteten behöver kontrolleras. Jämför därför märkningen med tillverkarens kopplingsschema innan du byter någon del; transformatorns ålder i sig visar inte om den är rätt dimensionerad.
Kontrollera alltid mot tillverkarens egna krav
Exakta spännings- och effektkrav skiljer sig mellan märken och modeller, och kan ändras när nya versioner lanseras. Kontrollera alltid din specifika dörrklockas installationsguide eller kompatibilitetslista hos tillverkaren innan du köper eller byter transformator.
Byta transformator – vad du kan göra själv och när elektriker behövs
En fristående stickkontaktsprodukt kan kopplas ur och ersättas enligt produktens instruktioner. Är transformatorn fast inkopplad i elcentralen eller bakom den fasta installationen ska arbetet utföras av ett registrerat elinstallationsföretag. Detsamma gäller när ledningsdragningen ska ändras eller när du inte säkert kan avgöra hur transformatorn är ansluten.
Passar din situation bättre utan omkoppling?
Är transformatorn och ledningsdragningen redan i gott skick och rätt dimensionerad räcker det oftast att koppla in den nya videodörrklockan direkt, se vår guide till kabeldriven videodörrklocka. Känns hela frågan om transformator och ledning för osäker att utreda på egen hand är en batteridriven modell ofta det enklaste alternativet, eftersom den varken kräver en fungerande transformator eller ingrepp i den befintliga ringledningen.
Vilken transformator passar min videodörrklocka?
Det varierar mellan märken och modeller. Kontrollera alltid tillverkarens egna spännings- och effektkrav i installationsguiden för just din dörrklocka innan du köper eller byter transformator.
Kan jag byta transformator själv?
En fristående stickkontaktsprodukt kan bytas enligt produktens instruktioner. Är transformatorn fast inkopplad eller installationen oklar ska ett registrerat elinstallationsföretag göra arbetet.
Varför tappar min videodörrklocka anslutningen efter en stund?
En möjlig orsak är att transformatorns spänning, strömtyp eller effekt inte matchar modellens krav. Kontrollera märkning och kopplingsschema; nätverk och ledning kan också orsaka samma symtom.
Ger alla dörrklocktransformatorer samma typ av ström?
Nej. V, AC/DC och tillgänglig effekt skiljer sig mellan produkter. Läs märkningen och jämför alla värden med dörrklockans dokumentation.
Måste jag anlita ett elinstallationsföretag för att kontrollera transformatorn?
Inte om märkningen kan läsas utan att den fasta installationen öppnas. Är transformatorn fast inbyggd, saknar läsbar märkning eller måste mätas ska ett registrerat elinstallationsföretag göra kontrollen.
